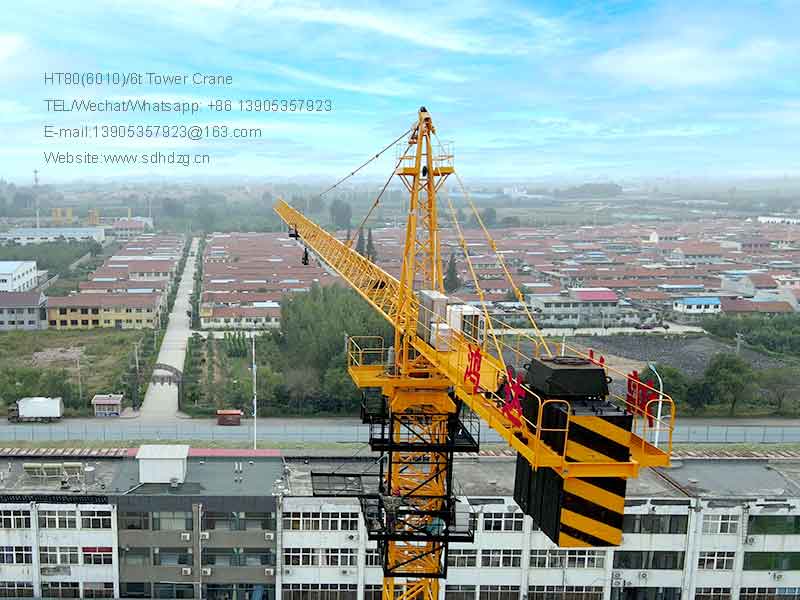

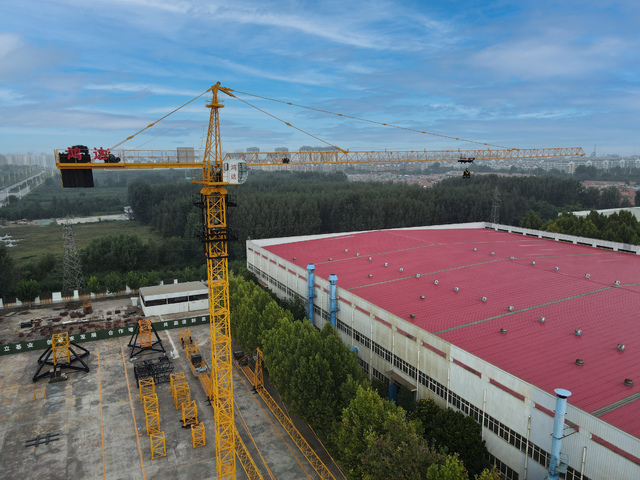

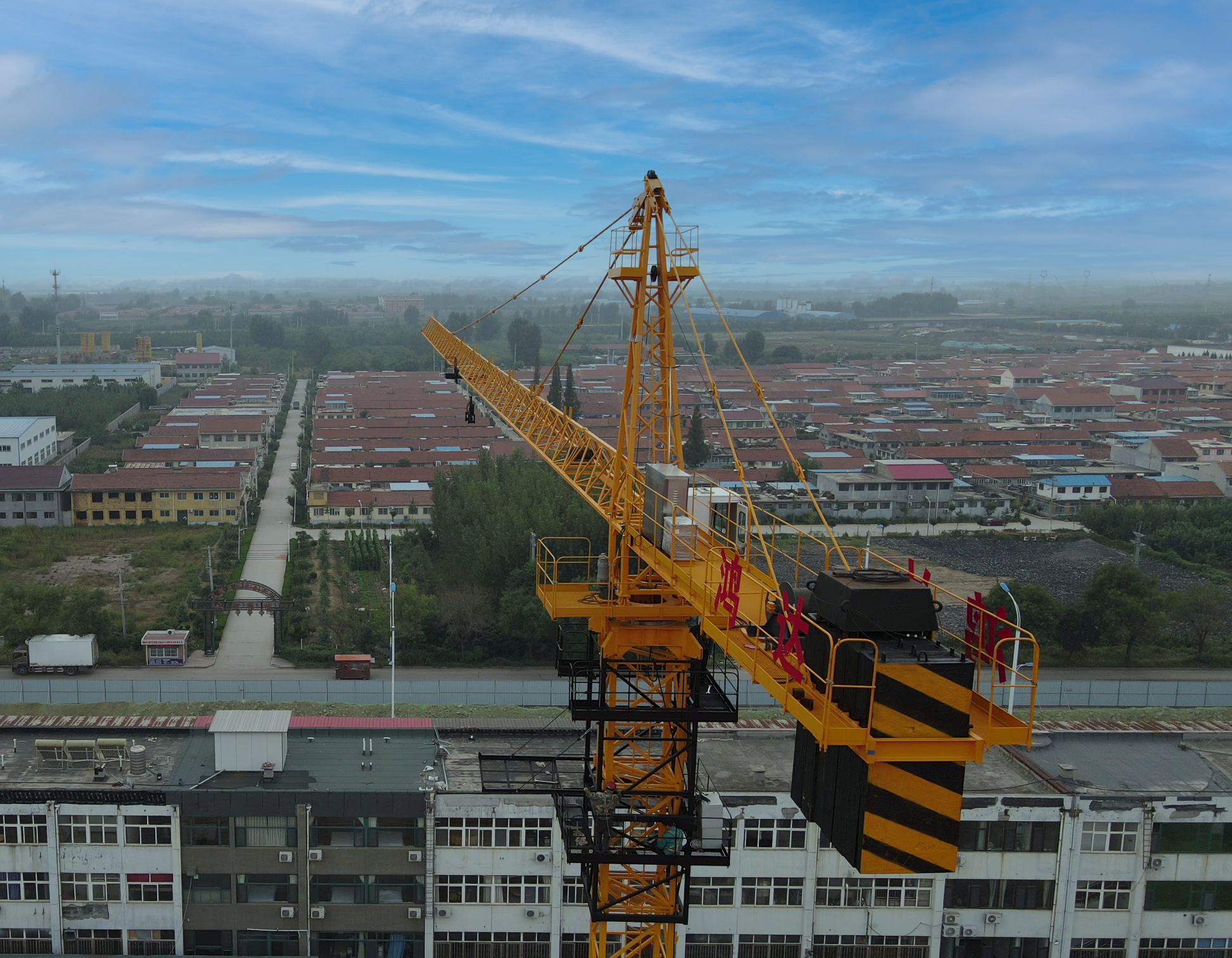

HTB80(6010)塔式起重機

鴻達塔吊HTB80(6010)塔機特點
鴻達集團在原有的QTZ80C(5810)塔機基礎上升級開發

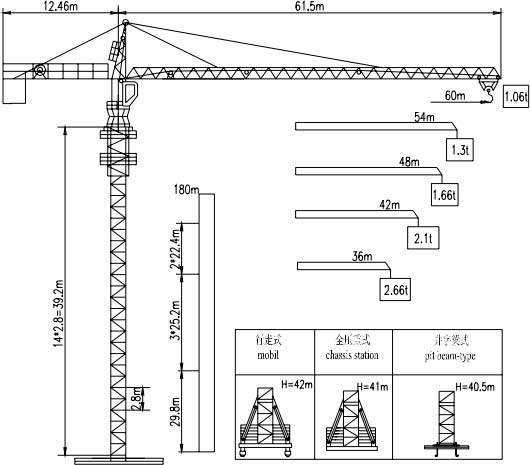

1.6m*2.8m 標節 HTB80(6010)塔機，其特點為： 60 米臂長，臂  端吊重 1.06 噸，最大起重量 6 噸，獨立高度 40.5 米，最大高 度 180 米，起重臂變臂有 60M、 54M、 48M、 42M、 36M 五種。 起 升機構采用三速電機驅動， 回轉機構采用液偶調速， 變幅機構 采用雙速電機驅動。 基礎采用獨立支腿預埋螺栓式、 預埋支腿式等連接方式，方便用戶安裝。

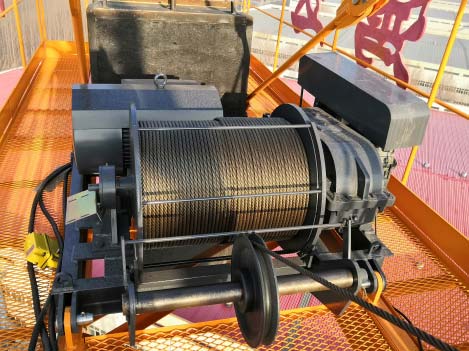

1.起升機構為一字型結構，大直徑，短卷筒，卷筒帶折線繩槽，前置排繩器，排繩好。變頻調速，起制動平穩，慢就位速度低，滿足高層建筑需要。

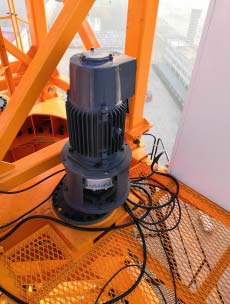

2.回轉機構采用2*85Nm力矩電機軟起動, 采用變頻調速,可打反車，就位平穩。

3.變幅機構采用3.3/2.2KW錐轉子制動器電機驅動（維修簡單），變頻調速，平穩可靠。

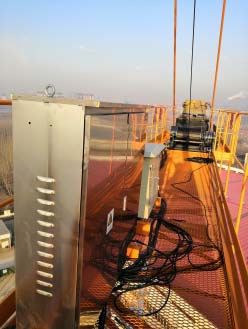

4.采用日本歐姆龍PLC控制，起升、回轉、變幅變頻器采用英威騰塔機專用變頻器;采用不銹鋼電控柜和航空插座，配置空調司機室。





載荷特性

m	2.5-14. 5	17	20	23	26	30	35	40	45	50	55	60
a=2 T	3					2.6 1	2.1 6	1.8 3	1.5 7	1.3 7	1.2	1.0 6

m	2.5-15	20	23	27	30	35	40	45	50	54
a=2                  T	3				2.74	2.27	1.92	1.66	1.44	1.3
a=4                  T	6	4.33	3.68	3.04	2.68	2.21	1.86	1.6	1.38	1.24

m	2.5-16	20	25	28	30	35	40	45	48
a=2                  T	3				2.96	2.46	2.09	1.8	1.66
a=4                  T	6	4.67	3.6	3.15	2.9	2.4	2.03	1.74	1.6

m	2.5-16.9	20	25	30	35	40	42
a=2                  T	3				2.62	2.23	2.1
a=4                  T	6	4.95	3.83	3.09	2.56	2.17	2.04

m	2.5-17.6	20	25	30	32	36
a=2                  T	3					2.66
a=4                  T	6	5.18	4.0	3.24	3.0	2.6

									360m
/ 變頻起升 v		a=2			a=4			24/24.5.4KW
	T	1.5	3	3	3	6	6
	m/min	80	40	9	40	20	4.5
變幅	40/20m/min							3.3/2.2kw
變頻  回轉	0.6r/min							2X5.5KW
行走	0-25m/min							2*5.2KW
供電容量	380V/50HZ							60KVA

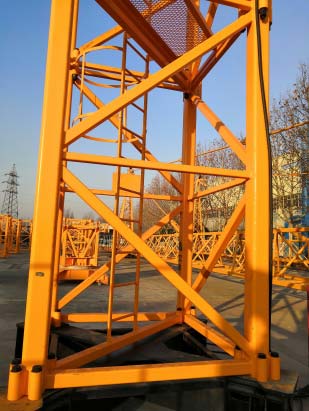

2.2.基節采用 Q345B 方管 135*135*12，內襯δ 20*135 鋼板， 底 部與支腿連接采用四連接套， 底部強度比其它廠家高  30%。 標 準節采用 Q345B 方管 135*135*12(三連接套)，爬梯帶護圈，標 準節有 0.5 米寬×1.05 米長的休息平臺（比其它廠家大）。

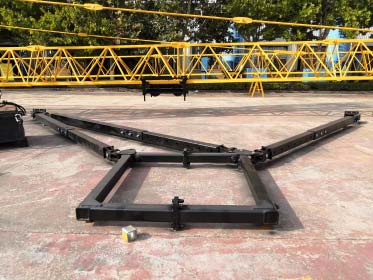

2.3.伸縮式撐桿（3 撐桿或 4 撐桿）附著距離可調整(4 米～6.5 米)

3.HTB80(6010)塔機機構介紹

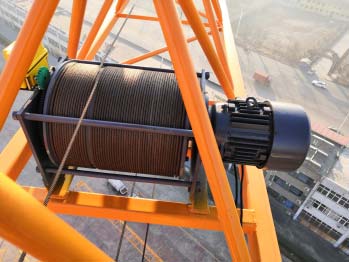

3.1.起升機構為π字型結構， 三速電機驅動， 前置排繩器， 簡 單可靠。

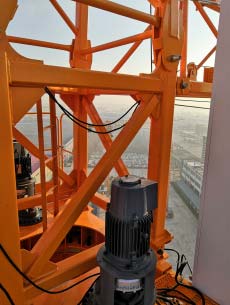

3.2. 回轉機構采用  2*5.5KW  起重電機雙驅動,  采用液偶調速, 可打反車。

3.3.變幅機構采用  3.3/2.2KW  錐轉子制動器電機驅動,維修簡 單可靠。

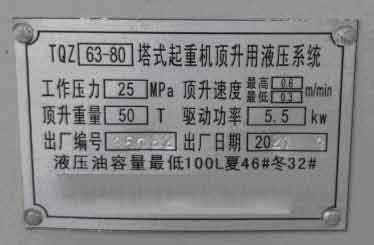

3.4.液壓頂升機構采用  QTZ80 液壓頂升機構（5.5KW 頂升力 50 噸），與 QTZ80(6011)和 QTZ63(5013/5)  液壓頂升機構通用。
